HHW Verstellbarer (0-90°) Fasenfräser M16 für Wendeplatten SD..1205

HHW Verstellbarer (0-90°) Fasenfräser M16 für Wendeplatten SD..1205

Ausführung

Artikelnr: 1017530 302

Online-Preis:
Katalogpreis:

Sie sparen:

Noch vorrätig: 7

Auf die Merkliste setzen

Menge

Mindestbestellmenge: 1

In den Warenkorb

Beschreibung

Anwendung
Zum Fasen, Entgraten und Senken bis zur vollen Schneidkantenlänge. Zum Planfräsen, Profilnutenfräsen, Taschenfräsen und zum zirkularen Anfasen größerer Senkungen bei allen Winkellagen von 0° bis 90° sowie zum Schrägeintauchen einsetzbar.

Ausführung

Winkelverstellbereich stufenlos 0° bis 90°
Stabiler Aufbau ermöglicht kürzeste Bearbeitungszeiten durch hohe Schnittwerte
Für genormte Wendeschneidplatten SD... 09T3
Alle vier Schneidkanten verwendbar
Vorwärts und rückwärts Anfasen durch Freistellung zweier Wendeplattenkanten
Skala tiefengraviert für extralange Lebensdauer
Zylinderschaft mit Mitnahmefläche nach DIN 1835 B
Sonderwerkzeuge, aufwendige 5-Achs-Programmierung oder zusätzliches Aufspannen von Sinus- oder Winkeltisch entfallen
Aus hochwertigem Vergütungsstahl

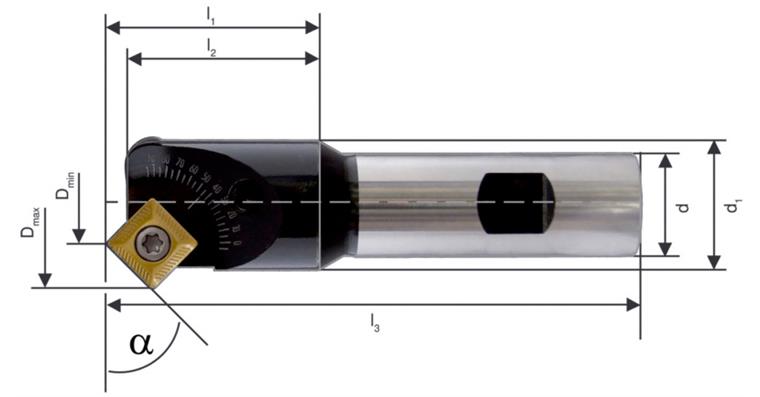

Technische Daten

Marke: HHW
Faswinkel min./max.: 0-90 Grad(degree)
Durchmesser bei 10 Grad min./max.: 5-26 mm
Durchmesser bei 45 Grad min./max.: 14-27 mm
Durchmesser bei 80 Grad min./max.: 20-24 mm
Länge (l3): 73,5 mm
Schaftdurchmesser (d): 20 mm
Anzahl Schneiden: 1 STK
Geeignet für Wendeschneidplatten: SD.. 0903..
Durchmesser bei 10 Grad max.: 26 mm
Durchmesser bei 10 Grad min.: 5 mm
Durchmesser bei 45 Grad max.: 27 mm
Durchmesser bei 45 Grad min.: 14 mm
Durchmesser bei 80 Grad max.: 24 mm
Durchmesser bei 80 Grad min.: 20 mm
Faswinkel max.: 90 Grad
Faswinkel min.: 0 Grad
Kühlmittelzufuhr: 0 - nicht zutreffend
Oberfläche: Nitriert
Schnittrichtung: Rechtsschneidend
Werkzeugaufnahme: Einschraubgewinde
